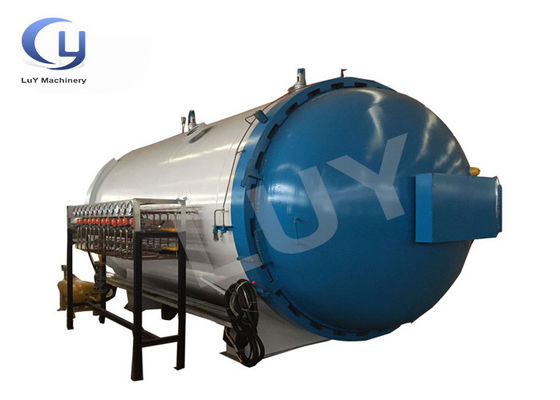

Ciśnienie i temperatura skomponowany autoklaw kompozytowy pełna kontrola automatyczna

I Opis produktu

Komputer jest sterowany w pełni automatycznie, dane o temperaturze i ciśnieniu w zbiorniku są gromadzone i przesyłane do skrzynki sterowania komputera,i wartość temperatury w zbiorniku jest wyświetlana w czasie rzeczywistym na panelu ekranu dotykowegoWartość ciśnienia jest wygodna i intuicyjna. Parametry temperatury, parametry ciśnienia, parametry próżni, parametry czasu itp.można ustawić zgodnie z autonomicznymi wymaganiami produktu.

Autoklaw jest głównie stosowany do formowania produktów kompozytowych na bazie polimeru.Jest szeroko stosowany w formowaniu zaawansowanych materiałów kompozytowych, struktury z pączkami i mechanizmy wiązania metalowe lub kompozytowe.

II Tparametry techniczne

ⅢSzczegóły

1.System sterowania

System sterowania przyjmuje profesjonalne oprogramowanie do sterowania temperaturą pod gorącym ciśnieniem, które składa się z modułu sterowania temperaturą PLC, czujnika temperatury, czujnika ciśnienia,szafa sterująca i linia łączaModuł regulacji temperatury PL służy do przesyłania danych o temperaturze w zbiorniku przez czujnik temperatury do szafki sterowania PLC,i wartość temperatury jest wyświetlana na komputerze w czasie rzeczywistymProgram fazy izolacyjnej automatycznie wywołuje ustawienie temperatury PID w celu zapewnienia dokładności i stabilności temperatury wewnątrz autoklau.

2.System próżniowy

System próżniowy składa się z pompy próżniowej, linii pompowania próżniowej, linii pomiarowej próżniowej, zbiornika buforowego zapasowego i zbiornika buforowego próżniowego.ręczne alarmowanie zaworów i wycieków ciśnieniaGdy jedna z linii próżniowych ulegnie awarii, ta linia może zostać odcięta oddzielnie.zmniejszenie wpływu na cały system próżniowy oraz zapewnienie stabilności i bezpieczeństwa systemu próżniowego.

3.System ogrzewania

Wykorzystując profesjonalne oprogramowanie do sterowania temperaturą na gorąco, składa się z termopary, regulatora mocy modułu sterowania temperaturą PLC, szafki sterującej i linii połączeń.Dane o temperaturze w zbiorniku są gromadzone przez termopar i przesyłane do PLC, a następnie moc wyjściowa jest dostosowywana do rury grzewczej przez PLC i regulator mocy.wentylator temperatury krąży i rozkłada ciepło w zbiorniku bardziej równomiernie poprzez specjalną płytę krążenia temperaturyTemperatura jest równomierna i nie ma martwego kąta, a ciśnienie jest stałe.

4.System chłodzenia

Przyjmuje się metodę chłodzenia wodą, a temperatura każdego punktu w zbiorniku pobranego przez termopar jest przekazywana do systemu sterowania PLC.,system sterowania kontroluje natężenie krążenia pompy chłodzącej o zmiennej częstotliwości oraz natężenie krążenia wentylatora wysokiej temperatury i wysokiego ciśnienia, a tym samym reguluje natężenie chłodzenia.

ⅣNasze zalety

1Jedno-przycisk automatyczne sterowanie procesem może osiągnąć pozyskiwanie danych, przechowywanie i drukowanie.

2System krążenia temperatury: składa się z wentylatora krążenia, płyty wiatrowej i pokrycia przepływu przewodnika, aby poprawić transfer ciepła i formę krążenia do jednolitej temperatury

3System próżniowy: składa się z pompy próżniowej, rury, pomiaru próżniowego, doliny próżniowej, w celu zapewnienia warunków próżniowych materiału kompozytowego

4Posiada oprogramowanie do analizy płynów.

5. Automatycznie kontrolować ciśnienie, nadciśnienie i nadciśnienie dźwięku i światła alarmu jest ustawiony na zbiorniku automatycznego ciśnienia
